工作原理

板式換熱機組，為換熱機組的一種型號，其特點是采用板式換熱器，在相同壓力損失情況下，其傳熱系數比管式換熱器高3-5倍，占地面積為管式換熱器的三分之一，熱回收率可高達90%以上。

蒸汽或高溫水在溫控閥控制下，按供熱系統所需流量送入板式換熱機組，換熱器以間接換熱方式將熱用戶的采暖(空調)回水加熱;被加熱水首先流經不銹鋼芯除污器，再經循環泵進入換熱器被加熱后供用戶使用，周而復始。一次熱媒在板式換熱機組換熱后又回至一次供熱管網。系統的水量損失由補水泵按設定的壓力自動補充，確保系統壓力穩定、正常運行。

機組組成

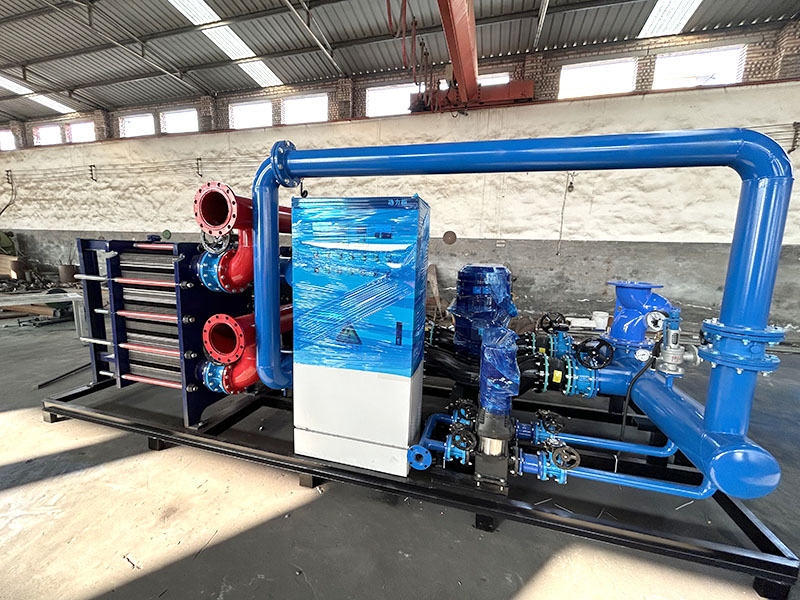

換熱機組由板式換熱器、智能溫控裝置、智能電控裝置、循環泵、補水泵、穩壓膨脹水箱、補(凝)水箱、過濾器、閥門、儀表、傳感器、配管、底座等組成。

換熱機組用途

本換熱機組具有效率高、節能、智能化、自動化等優點，可廣泛適用于工廠、機關、學校、住宅小區、別墅等民用建筑，商場、賓館、飯店、度假村等商用建筑的采暖、空調、洗浴用水、生活用水、游泳池冬日用水，也可用于制備工業生產工藝用水，以及各種需要換熱的場所。

換熱機組特點

1、本機組優化設計，布局合理，結構緊湊，占地面積小，節省土建投資，安裝維護方便。

2、本換熱機組采用高科技控制手段，智能化、自動化程度高，易于操作，可實現無人值守。

3、本換熱機組自動補水，自動定壓，補水泵可全自動運行和手動控制。

4、本機組設備部件均采用高品質產品，選用效率高的板式換熱器，換熱效率高快速，節省熱能，增容方便，維護簡單。整機配置先進、合理，控制完善。

板式換熱機組的優勢

1.板式換熱機組自動定時開關機。可以根據時間、日期、不同時段實現定時開關機控制。

2.備用循環泵及換熱器自動定時切換。循環泵定時切換、循環泵故障自動跨越:主板式換熱器與備用板式換熱器定時切換，較大限度延長系統使用壽命。

3.工頻與變頻自動切換。系統采集溫度及壓力信號，控制循環泵、補水泵的變頻。可自動實現多臺循環泵及多臺補水泵之間變頻切換，變頻與工頻的自動切換。

4.和智能換熱機組相比，板式換熱機組更簡潔直觀、人性化的人機界面，操作使用方便。通過配備觸摸屏，該系統將具有良好的人機界面，可顯示完整的系統運行狀態，設備現狀及各種熱力參數，運行參數集中數顯。可就地控制，也可與控制室聯網，方便用戶遠程監控。

5.板式換熱機組強大的遠程通訊功能。即可有線也可無線上聯上位機。既可實現局域網控制，也可實現無線監控。故障發生時會即時發送無線報警信號到管理員手機上，以便在及時對系統進行檢修。
