工作原理與結構

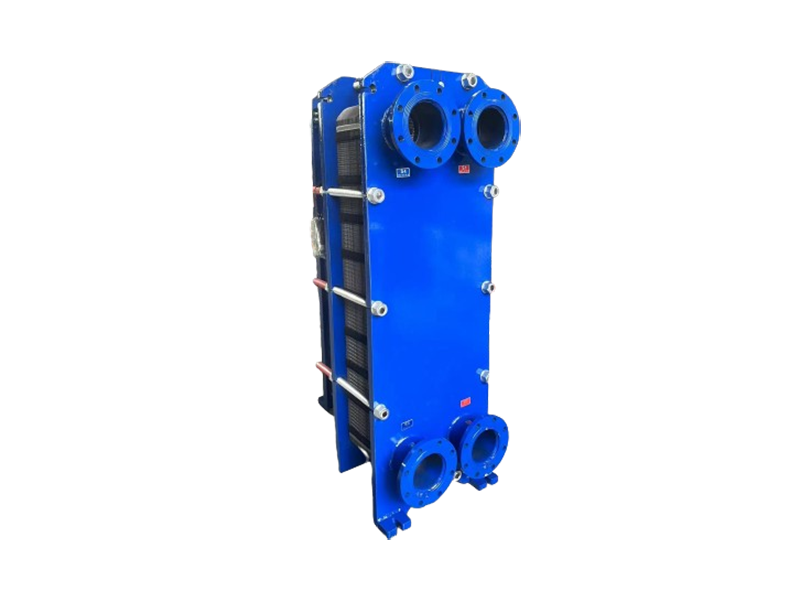

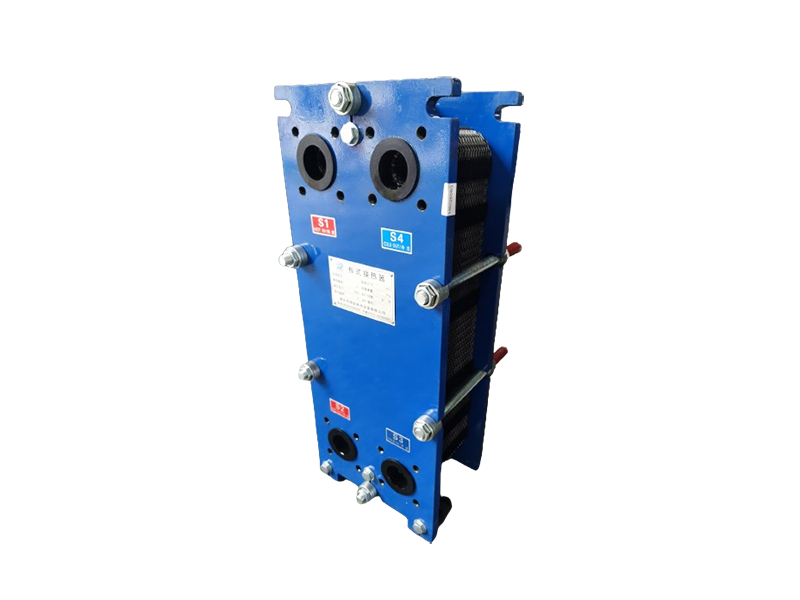

板式換熱器是用薄金屬板壓制成具有一定波紋形狀的換熱板片，然后疊裝，用夾板、螺栓緊固而成的一種換熱器。各種板片之間形成薄矩形通道，通過板片進行熱量交換。工作流體在兩塊板片間形成的窄小而曲折的通道中流過。冷熱流體依次通過流道，中間有隔層板片將流體分開，并通過此板片進行換熱。板式換熱器的結構及換熱原理決定了其具有結構緊湊、占地面積小、傳熱效率高、操作靈活性大、應用范圍廣、熱損失小、安裝和清洗方便等特點。
設計特點
★節能效率高
其換熱系數在3000~4500kcal/m2·°c·h，比管殼式換熱器的熱效率高3~5倍。
★結構緊湊
板式換熱器板片緊密排列，與其他換熱器類型相比，板式換熱器的占地面積和占用空間較少，面積相同換熱量的板式換熱器僅為管殼式換熱器的1/5。
★容易清洗拆裝方便
板式換熱器靠夾緊螺栓將夾固板板片夾緊，因此拆裝方便，隨時可以打開清洗，同時由于板面光潔，湍流程度高，不易結。
★使用壽命長
板式換熱器采用不銹鋼或鈦合金板片壓制，可耐各種腐蝕介質，膠墊可隨意更換，并可方便在、拆裝檢修。
★適應性強
板式換熱器板片為獨立元件，可按要求隨意增減流程，形式多樣；可適用于各種不同的、工藝的要求。
★可進行多種介質換熱
在一臺換熱器中，若進行多種介質換熱，只要設置中間隔板即可實現例如三種介質相互換熱,則設置一塊中間隔板。
應用領域
板式換熱器已廣泛應用于冶金、礦山、石油、化工、電力、醫藥、食品、化纖、造紙、輕紡、船舶、供熱等部門，可用于加熱、冷卻、蒸發、冷凝、殺菌消毒、余熱回收等各種情況。
★暖通空調
熱電廠廢熱區域供暖，加熱生活用水，鍋爐區域供暖、空調系統的加熱制冷、蓄能系統及鍋爐配套使用。
★食品行業
制鹽，乳品，醬油，醋的殺菌、冷卻，動植物油加熱、冷卻，啤酒生產中啤酒、麥芽汁的加熱冷卻，制糖，明膠濃縮，殺菌、冷卻，制造谷氨酸鈉。
★化學工業
制造氧化鈦、酒精發酵、合成氨、樹脂合成、制造橡膠、冷卻磷酸、冷卻甲醛水、堿炭工業、電解制堿。
★造紙及紡織業
冷卻黑水，漂白用鹽、堿液的加熱、冷卻，玻璃紙廢液的熱回收，加熱蒸煮酸，冷卻氫氧化鈉水溶液，回收漂白張紙的廢液，排氣的凝縮，預熱濃縮紙漿似的廢液;紡織業的各種廢液熱回收，沸騰磷化纖維的冷卻，冷卻粘膠液，醋酸和酸醋酐的冷卻，冷卻堿水溶液，粘膠絲的加熱和冷卻。
★其它
泳池洗浴中心水循環及過濾凈化;醫藥、石油、建陶、玻璃、水泥、地熱利用等。
